Z czego wykonana jest śruba w kształcie litery U

Wytyczne dotyczące zakupu U-boltów

Śruby mogą być produkowane za pomocą niestandardowych śrub w kształcie litery U wykonanych ze stali o średnicy 1/2 cala i większej. Dlatego, o ile średnica potrzebnej śruby w kształcie litery U wynosi 1/2 cala lub więcej, możemy ją wyprodukować w granicach możliwości sprzętu do gięcia i samej stali. Aby lepiej zrozumieć, co można wyprodukować, musisz zrozumieć, w jaki sposób produkujemy śruby w kształcie litery U.

Śruba w kształcie litery U kwadratowa lub okrągła

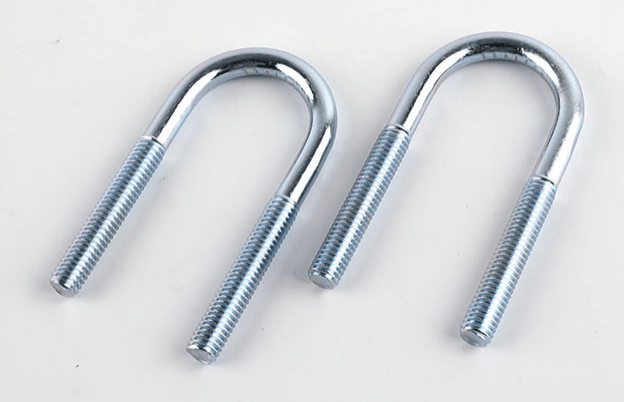

Śruba w kształcie litery U z okrągłym zagięciem
Istnieją dwa rodzaje śrub w kształcie litery U, a mianowicie okrągłe wygięte śruby w kształcie litery U i kwadratowe wygięte śruby w kształcie litery U. Kształt zaokrąglonej śruby w kształcie litery U jest podobny do litery „U” i zwykle służy do mocowania czegoś na okrągłym pręcie lub rurze. Aby wykonać okrągłą śrubę w kształcie litery U, najpierw przycinamy odcinek stalowego pręta okrągłego na odpowiednią długość, a następnie wyginamy ten kawałek stali wokół kołka o tej samej średnicy, co końcowa śruba w kształcie litery U. Na przykład, jeśli potrzebujesz okrągłej śruby w kształcie litery U, którą można zamontować na pręcie o średnicy 3 cali, możemy ją wygiąć na sworzniu o średnicy 3 cali. Poniżej możecie zobaczyć krótki film o tej operacji:

Kwadratowa zakrzywiona śruba w kształcie litery U
Innym rodzajem śruby w kształcie litery U jest śruba w kształcie litery U o krzywiźnie kwadratowej. Zastosowania mogą się różnić, ale ten typ śruby U zwykle otacza ogólnie kwadratowy lub prostokątny kształt, taki jak kwadratowa drewniana belka lub kwadratowa stalowa rura. Wykonanie tego typu śrub typu U jest bardziej skomplikowane i wymaga innych kwestii. Zanim przystąpimy do produkcji tego typu U-bolta, musimy poznać jeszcze kilka informacji. Ponieważ śruba w kształcie litery U będzie wykonana z okrągłego wzmocnienia i będzie się wyginać wokół okrągłego sworznia, samo kolanko będzie miało okrągły profil. W wielu zastosowaniach architektonicznych nie stanowi to problemu. Jednak w niektórych precyzyjnych zastosowaniach, takich jak korzystanie z niektórych samochodów lub przyczep, śruby w kształcie litery U mogą wymagać prawdziwych, ostrych kątów prostych w kolanku. W takim przypadku możemy nie być w stanie wyprodukować wymaganych śrub w kształcie litery U.

Śruba w kształcie litery U kwadratowa lub okrągła

Określ promień gięcia
Po ustaleniu, że promień gięcia jest dopuszczalny dla twojego zastosowania, następną rzeczą, którą musisz wziąć pod uwagę, jest związek między średnicą śruby w kształcie litery U a promieniem gięcia. W przypadku śrub U-kształtnych wygiętych pod kątem prostym ogólna zasada jest taka, że ​​promień gięcia musi być co najmniej dwukrotnie większy od średnicy giętego materiału. Na przykład, jeśli śruba w kształcie litery U kwadratowego kolanka jest wykonana z materiału o grubości 1/2 cala, promień każdego kolanka musi wynosić co najmniej 1 cal. W niektórych przypadkach ostrzejsze gięcie można wykonać poprzez operacje gięcia na gorąco, co wymaga dodatkowej pracy.

Inne względy
Innym aspektem produkcji śrub w kształcie litery U, który należy wziąć pod uwagę, jest to, że ilość gwintu na każdej nodze jest związana z długością tych nóg. Długość gwintu będzie zależała od średnicy materiału, rodzaju użytej stali (stal niskowęglowa lub stal o wysokiej wytrzymałości) oraz funkcji promienia gięcia. Ogólnie rzecz biorąc, śruby w kształcie litery U dzielą się tutaj na dwie kategorie:

Śruby w kształcie litery U wykonane ze stali miękkiej o średnicy 1 cala lub mniejszej
U-bolt jest wykonany ze stali niskowęglowej o średnicy 1-1/8 cala i większej lub ze stali o wysokiej wytrzymałości o dowolnej średnicy.
W przypadku grupy 1 ogólna zasada jest taka, że ​​gwint nie powinien być rozpoczynany, dopóki promień gięcia nie osiągnie co najmniej 1 cala. W przypadku grupy 2 obowiązuje zasada, że ​​gwint powinien być rozpoczynany co najmniej 1 cal powyżej kąta gięcia (promień jest dwa razy większy od promienia). Przyczyną tych ograniczeń jest to, że podczas procesu produkcyjnego gwinty rozciągające się dalej wzdłuż nóżek śrub w kształcie litery U mogą wnikać w wyginany obszar stali, a następnie zostać zgniecione przez rolkę gnącą. Pamiętaj, że odległość 1 cala poza promieniem lub średnicą jest najmniejsza. Im dalej, tym lepiej.

Luz gwintu śruby w kształcie litery U

Ostatnim elementem, który czasami można wziąć pod uwagę, jest specyfikacja ASTM dotycząca produkcji śrub typu U. Jeśli twoje śruby w kształcie litery U są wykonane z hartowanej i odpuszczanej stali o wysokiej wytrzymałości, może być konieczne podgrzanie materiału przed zginaniem, aby uzyskać pożądany kształt. W takim przypadku materiał musi zostać wysłany do firmy zajmującej się obróbką cieplną metali w celu przywrócenia wysokiej wytrzymałości części stali, która została nagrzana podczas procesu produkcyjnego. Zwiększy to czas i koszt produkcji zamówienia.
